オイルミストコレクタ

オイルミストコレクタはご使用頂く現場の状況によって対応機種が異なります。ミドリ安全エア・クオリティでは、お客様の環境に合ったミストコレクタをご提案します。

クリーンワンダーシリーズ

クリーンワンダー WRシリーズ加工物の冷却に切削油を使用する現場では大きな粒径のオイルミストが大量に発生します。高速回転ディスク遠心分離方式により捕集する『クリーンワンダーシリーズ』をオススメします。

クリーンワンダーの特長

高速回転ディスク遠心分離式

捕集部に回転ディスクを搭載し、慣性衝突・遠心分離によりオイルミストを捕集します。さらに遠心力によるディスクの自浄作用で、フィルタ方式と比べて目詰まりによる風量低下が少なく、長時間性能を維持します。(1μm以上の粒子を効率よく捕集します)

クリーンワンダー WRシリーズ 構成イメージ

動画で知るクリーンワンダー

環境配慮

『高速遠心分離効果』によりオイルミストを捕集するためフィルタレス。
産業廃棄物となるフィルタを使用しておらず、CO2削減にも貢献しています。

ディスクを洗浄するだけの簡単メンテナンス

アルミ製の捕集ディスクは、本体点検扉を開け、簡単に清掃することができます。一般的なフィルタ方式は使用後にフィルタを破棄する必要がありますが、クリーンワンダーは捕集ディスクを繰り返し使用できるので、環境にやさしい商品です。

クリーンワンダー WRシリーズ

さらに、吹出部のメンテナンス性も向上

クリーンワンダー WRシリーズ

設置環境による吸込み口・点検口の変更

設置場所の状況に合わせて、吸込口を上面、左右側面から選択できます(標準は上面)。また、点検扉は左開き、右開きの選択ができます(標準は左開き)。

クリーンワンダー WRシリーズ

適用範囲

適用範囲

加工物の冷却に切削油を使用する現場では、大きな粒径のオイルミストが大量に発生します。

高速遠心分離方式により捕集する『クリーンワンダーシリーズ』をお奨めします。

長時間風量維持

フィルターを使用していないので目詰まり等が少なく、風量が維持されます。

一般的なフィルター方式は風量が時間とともに落ち、捕集能力も低下します。 遠心分離式のクリーンワンダーは自浄作用により目詰まりが起こりにくいため、風量の低下が少なく捕集能力も長時間維持し、メンテナンス回数も少なくて済みます。

長時間風量維持

コスト削減!3つのポイント

① 低価格

『クリーンワンダー』は風量低下の少ない高速遠心分離式 。メンテナンスコストを抑えることが出来る捕集方式ながら、フィルタ式と同等の初期投資費用で導入が可能です。

② フィルタレス

フィルタレスの高速遠心分離式『クリーンワンダー』はフィルタの購入費用が掛かりませんので コスト削減に貢献致します。

③ メンテナンス工数低減

『クリーンワンダー』は捕集フィルタの交換が要りません。 捕集ディスクを洗浄するだけで性能を維持でき、メンテナンス作業工程を減らす事が出来ます。

クリーンワンダーWRシリーズ

エムクリーンMCHシリーズ

水溶性・不水溶性オイルミスト件用電気集じん機 MC-15工場のオイルミストを高効率・低圧損で捕集!小さな粒子径のオイルミストが発生する高温の研削・切削油を使用する現場には、高効率の電気集じん式オイルミストコレクタ「エムクリーンシリーズ」をオススメします。豊富な機種のラインナップで、作業内容や向上の規模に合わせて、最適なシステムがお選びいただけます。

エムクリーンの特長

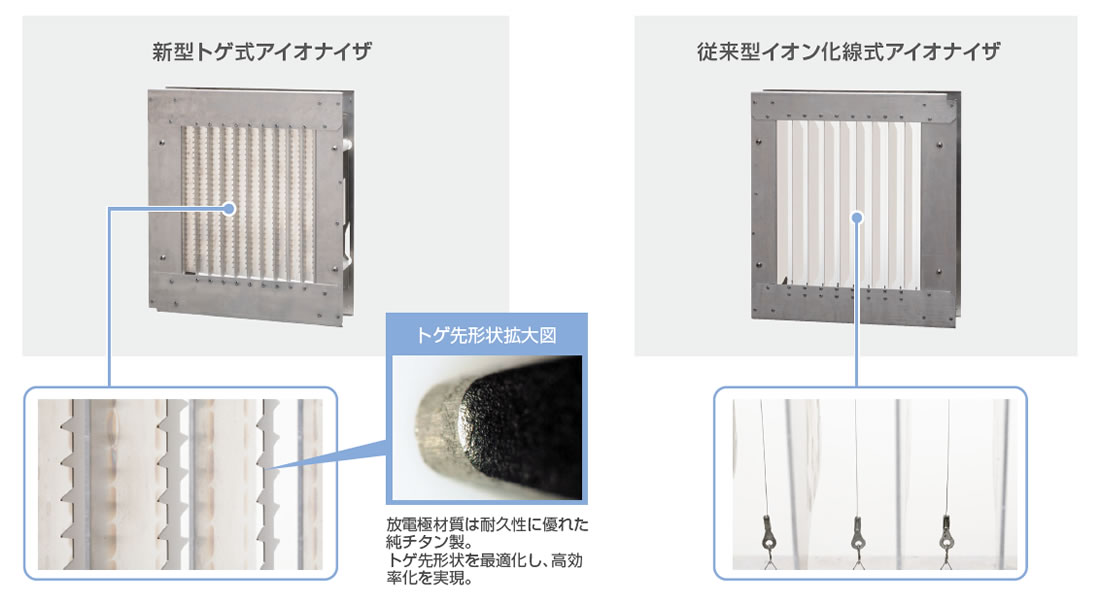

●トゲ式アイオナイザ
トゲ式アイオナイザ放電極材質は耐久性に優れた純チタン製。トゲ先形状を最適化し、高効率化を実現。イオン化線断線による集じん停止がありません。

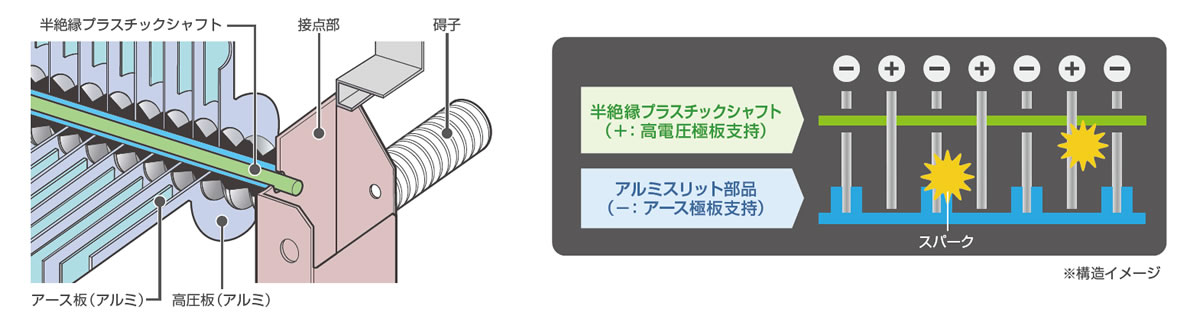

●半絶縁プラスチックシャフト方式
コレクタの高圧電極板に、半絶縁プラスチックシャフト構造を採用し、水溶性ミストに起こりがちな高電圧のリークやスパークが起きにくく、安定した集じん性能が得られる様になりました。
●省エネ
電気集じん方式では集じん部が低圧損なため、送風機にかかる電力が抑えられ、一般的なフィルタ方式の同風量の製品と比較すると、消費電力が半分以下に抑えられます。また、高効率モータ・インバータを標準搭載しており(MCH-8・MCH-60NBを除く)、適切な風量調整が可能になり、省エネに繋がります。
●環境配慮
汚れた集じん電極は洗浄することで再利用できるため、フィルタ等の廃棄物が発生しません。
エムクリーンの特長_高効率●高効率

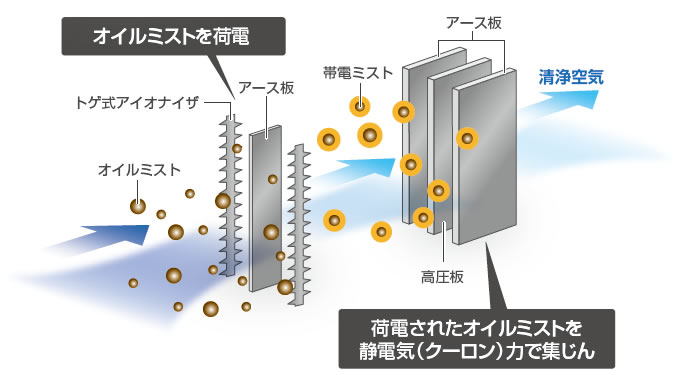

一般的なフィルタ式では小さな粒子は、ろ材を通過してしまうのに対し、電気集じん方式では煙のような小さな粒子でもしっかり取り除きます。
エムクリーンの特長_低圧損●低圧損
フィルタ式はろ材で、ろ過集じんするのに対し、電気集じん方式では電極板を等間隔に配列し、電気的に集じんさせるため、汚れによる目詰まりが起きにくく、空気の抵抗が低く抑えられ、安定した風量が得られます。

新ACシステムによる運転監視

新ACシステムによる運転監視●新ACシステム(特許出願中)は、リーク・スパーク放電が発生した場合、運転停止せず高圧出力を細かく制御し、運転を継続させます。
●点検が必要と判断した場合には、運転を停止し、点検箇所を検知してメッセージパネルに表示する安全設計です。
●アイオナイザ、コレクタの洗浄時期や必要な点検箇所が一目でわかります。

設置レイアウト・風量に対応できる機種を取り揃えています。

●ファン付
集じん機本体にファンを搭載しているため、最小限のダクト配管で据付、局所集じんが可能です。
●ファン無
集じん機本体にファンを搭載していないタイプ。各ミスト発生箇所にダクト配管し、大型の集じん機で集中集じんする場合に適しており、集じん機の排気側に送風機を別途取り付けることにより、設置レイアウトが自由に行えます。
